  3. 輝烈

KITERETSU

/ 輝烈

圧倒的な明るさと高品質でサイン業界をリードする サンフレックスLEDシリーズ
特徴
FEATURE

他社製品と比較して120%の驚異的な明るさと拡散性を実現。
薄型サインから通常サインまで全てに対応するMADE IN JAPANの最高峰LEDモジュールです。

  • 逆接続保護回路付

    + - を逆接続した際のモジュール破損を防止

  • ポリカーボネート拡散レンズ

    従来のエポキシ充填より耐熱性・耐候性を向上

  • 日亜化学製LEDを採用

    最新の日亜LEDを搭載し、明るさ・放熱性を向上

  • 厚さ75mmの薄型サインにも対応

    自社でレンズ設計を行い、厚さ75mmのサインにも対応

ラインナップ
LINEUP
業界初「カラーLEDレンズモジュール」をラインナップ

  • REDレッド

    Red

  • UMBERアンバー

    Umber

  • BLUEブルー

    Blue

  • GREENグリーン

    Blue
製品仕様
SPECIFICATION
商品名 輝烈 -KITERETSU-
型式 YM-02

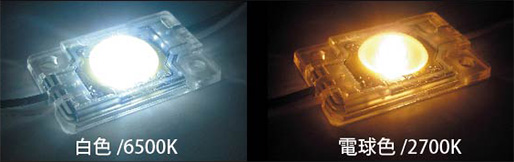

色温度 6500K 2700K
定格 350mA 700mA
消費電力 1.0W 2.0W
製品ピッチ 350mm
仕様周囲温度 -20℃～60℃
逆接続保護 内蔵
防水性能 IP67相当
その他 器具内専用品
梱包数 20連結/セット
製造 ヨーホー電子株式会社
外形寸法図
DIMENSIONAL DRAWING
外形寸法図
参考照度
ILLIMINANCE
①乳半厚み5mm（アクリライト432）使用電源YM700-144（700mA）

（ルクス）

厚み D/取付ピッチ 150mm 200mm 250mm 300mm 350mm
75mm 8700 ○ 5700 ○ 3600 × 2800 × 2600 ×
100mm 8400 ○ 5000 ○ 3300 △ 2400 × 2280 ×
150mm 7500 ○ 4500 ○ 3000 ○ 2000 ○ 1900 ○
200mm 6300 ○ 4000 ○ 2600 ○ 1680 ○ 1560 ○
①乳半厚み5mm（アクリライト432）使用電源YM700-144（700mA）
②FFシート（サンフレックスシート）使用電源YM700-144（700mA）

（ルクス）

厚み D/取付ピッチ 150mm 200mm 250mm 300mm 350mm
75mm 4500 ○ 3180 ○ 2220 × 1740 × 1500 ×
100mm 4300 ○ 2700 ○ 1740 △ 1200 × 1020 ×
150mm 3700 ○ 2280 ○ 1560 ○ 1020 ○ 840 ○
200mm 3240 ○ 2100 ○ 1440 ○ 840 ○ 720 ○
②FFシート（サンフレックスシート）使用電源YM700-144（700mA）

※上記数値は参考値であり保証値ではありませんので、事前に確認して調整してください。
※保証対応（万一、商品に不具合があった場合、物品交換対応になります。）

  • 商品名 YM700-144
    定格出力電流 700mA
    出力電圧範囲 60V～144V
    質量 850g
    最小連結数 20個
    最大連結数 45個
  • 商品名 YM700-72
    定格出力電流 700mA
    出力電圧範囲 27V～72V
    質量 480g
    最小連結数 9個
    最大連結数 24個
  • 参考
